    內圓磨床

    服務創造價值、存在造就未來

    當前位置:首頁>產品中心>內圓磨床

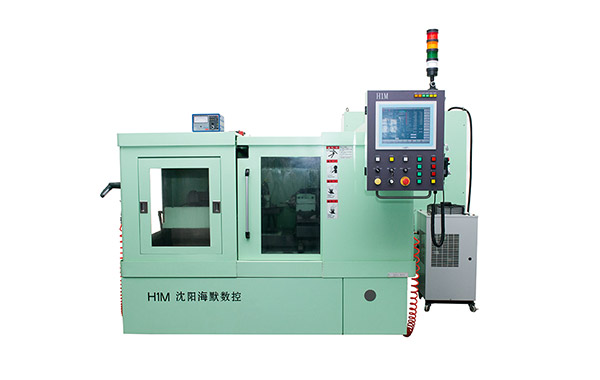

    卡盤式內圓磨床

    上架時間:2023-05-26
    瀏覽次數:17
    產品類型:內圓磨床
    產品詳情

    海默數控卡盤內圓磨床工作原理

    數控有心內圓磨床采用數控振蕩磨削加工方式,工作臺由X和Z軸組成,均采用伺服電機通過滾珠絲杠傳動,砂輪軸位于工作臺上方,工件軸和修整軸固定不動。


    海默數控吸盤式內圓磨床應用領域

     1.適用于空調壓縮機各類工件的磨削

     2.使用于軸承加工行業各類工件的磨削

     3.各類汽車零部的加工與磨削

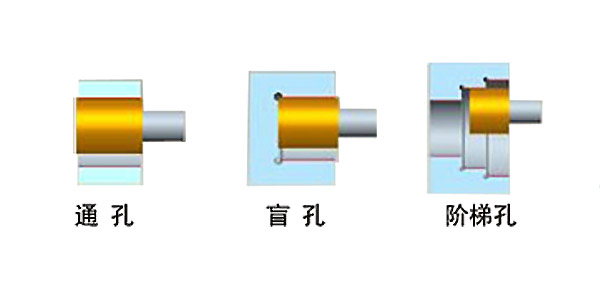

     4.各類高精度的航天、船舶零部件的通孔、盲孔、階梯孔等內圓磨削加工。


    海默數控卡盤式內圓磨床結構

    數控卡盤式內圓磨床由:工件主軸、砂輪軸、工作臺、修整器、主動測量儀、操作控制系統五大部分組成。

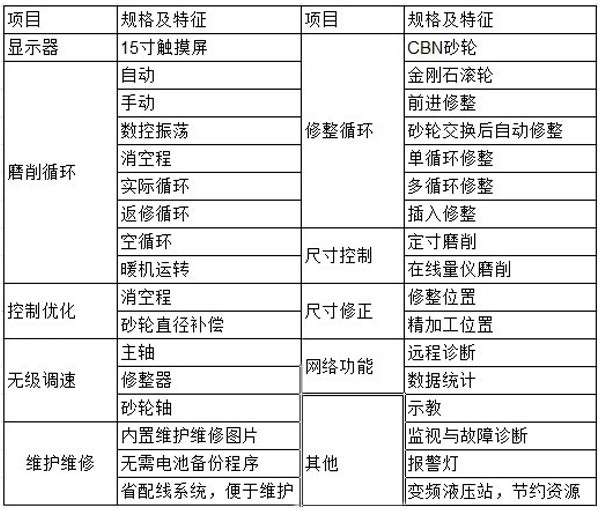

    海默數控卡盤式內圓磨床配置

    主動量儀在線監測系統、磨削監控系統、修整監控系統、自動上下料系統、磨削冷卻系統、油霧吸收系統、生產管理軟件、砂輪、滾輪。

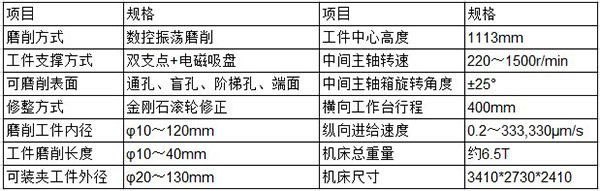

    海默數控內圓磨床技術參數

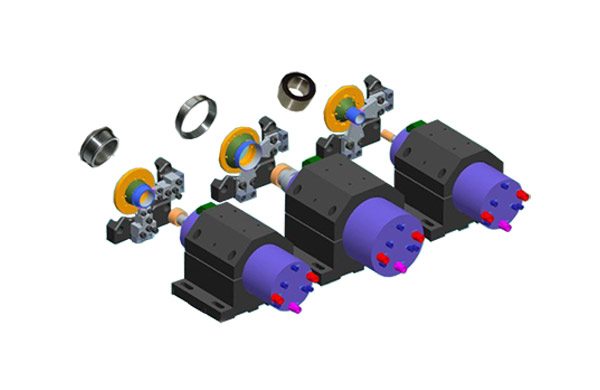

    海默數控內圓磨床機種更換


    數控內圓磨床在更換機種時只需更換工件的卡盤、砂輪軸等部件即可實現各規格、種類零件的加工,內圓磨床已預留出各種更換部件的安裝孔,無需格外加工,更換機種簡單方便。



    海默數控卡盤內圓磨床之空調壓縮機缸蓋內孔案例

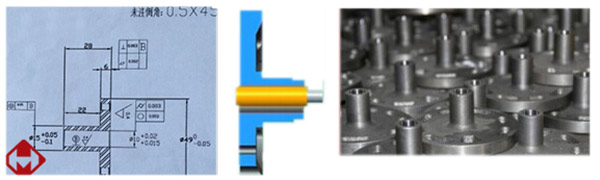

    內圓磨床加工空調壓縮機缸蓋加工方式:

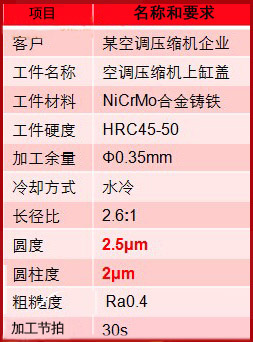

    空調壓縮機缸蓋內圓磨床加工結果:
