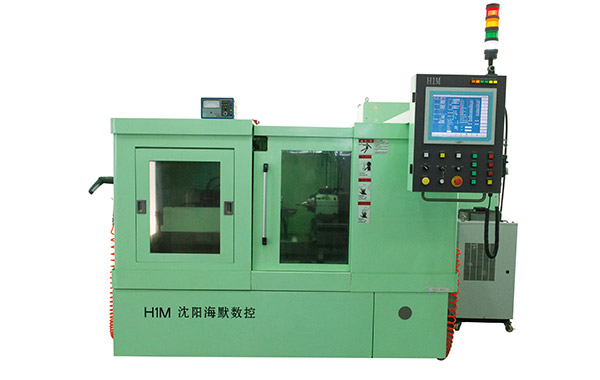

內圓磨床

一、內圓磨床介紹：

加工工件的圓柱形、圓錐形或其他形狀內孔表面及其端面的磨床。內圓磨床分為卡盤式內圓磨床、吸盤式內圓磨床。按砂輪軸配置方式，內圓磨床又有臥式和立式之分。

二、磨床結構及工作原理：

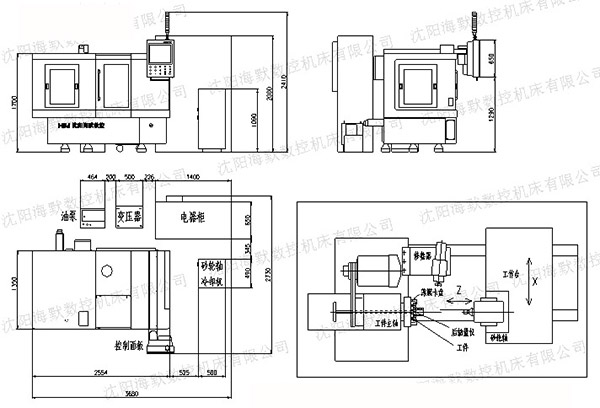

1.磨床結構：

2.工作原理：

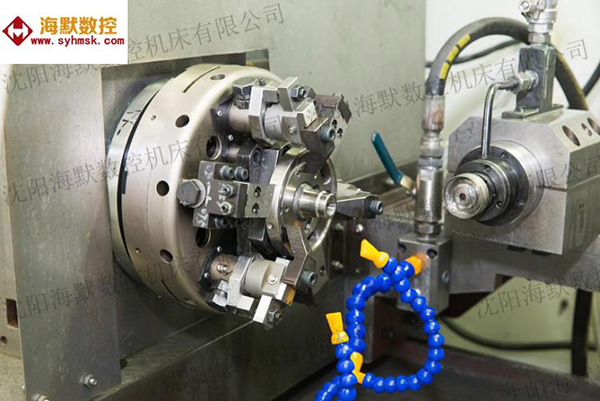

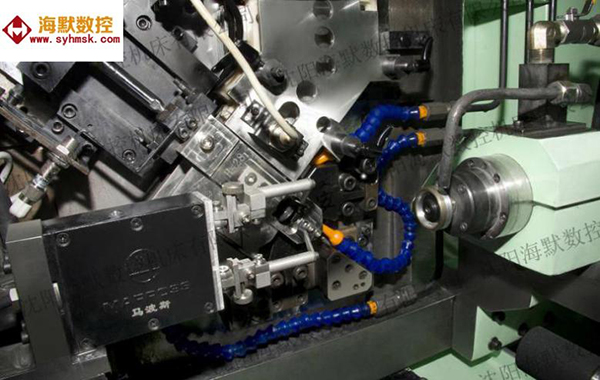

待加工件采用薄膜卡盤裝夾，利用工件的外圓和端面定位，壓爪壓緊另一個端面；加工時工作臺X軸橫向進給去除加工余量，同時工作臺Z軸往復振蕩，在砂輪對工件磨削的同時，主動量儀測爪對工件內徑尺寸進行在線檢測，加工至要求尺寸時，砂輪軸退出，完成磨削加工；砂輪的修整通過滾輪修整器實現，工作臺X軸橫向進給，工作臺Z軸縱向進給，實現整個砂輪表面的修整。

三、加工零件應用領域：

 1.適用于空調壓縮機各類工件的磨削

 2.使用于軸承加工行業各類工件的磨削

 3.各類汽車零部的加工與磨削

 4.各類高精度、超高精度的航天、船舶零部件的通孔、盲孔、階梯孔、錐面、端面、錐孔、球面的磨削加工。

四、機床特點：

1、采用高速高剛性電主軸帶動CBN砂輪磨削，可實現高速、高精度磨削；

2、自主開發獨特的主軸結構，采用特殊裝配方式保證工件主軸微米級的旋轉精度；

3、采用薄膜卡盤裝卡方式保證工件重復定位精度；

4、采用后插式主動量儀實現對零件加工尺寸的閉環控制；

5、可視化編程：采用15寸觸摸屏，操作簡便易懂，中文界面。

6、采用自適應控制加工，保證加工工件穩定性、一致性；

7、內置機床操作、維護、機種更換的圖片及視頻、便于對操作者的培訓；

8、內置現場工藝管理功能，可實現加工數據的統計及分析；

9、可提供機床、砂輪、滾輪、磨削工藝整套解決方案，為客戶提供交鑰匙工程，免除客戶的后顧之憂。
