內圓磨床

一.齒輪內圓磨床應用前景：

齒輪是通過嚙合傳遞運動和動力的機械元件，齒輪的應用非常廣泛，小到機械手表，再到齒輪泵、轉向泵、汽車變速箱等都是通過齒輪的相互運動而實現機械運動的。沈陽海默數控機床有限公司通過齒輪行業對內圓磨床的需求研究，了解齒輪行業對內圓磨床的加工要求及精度要求，并通過引進先進的歐洲技術，研發出了效率較高的齒輪加工內圓磨床。

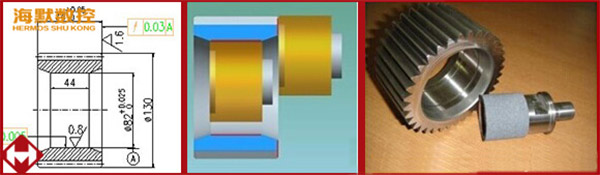

二、齒輪內圓磨床加工方式及圖紙：

三、 齒輪內圓磨床結構：

1.齒輪內圓磨床的工件主軸采用進口高精度主軸。

2.齒輪內圓磨床的工作臺；平-V導軌承載能力強，抗震性好

3.齒輪內圓磨床的砂輪軸的高轉速為42000轉，砂輪線速度可達50m/s。

4.砂輪修整器與主軸箱共同安裝于床頭。修整器主軸為精密電主軸。

5.主動量儀；量儀導向采用精密直線軸承，重復定位精度<0.5微米，保證重復測量精度。

6.采用特殊工裝及裝夾方式，及沈陽海默數控機床有限公司母公司沈陽中科磨具磨削研究所研發的特種砂輪，可以實現一次裝夾同時實現內孔和前后兩個端面的磨削。

四、齒輪內圓磨床加工結果：

五、齒輪內圓磨床的優勢：

1、海默數控磨床粗磨、精磨一次完成，節省人工及設備成本。

2、沈陽海默提供磨床、CBN砂輪、滾輪、加工工藝一條龍服務。

3、沈陽海默提供免費試磨服務。

4、沈陽海默數控磨床的精度、效率、穩定性較高的特點可以完全代替進口數控磨床。
